태양광발전소 성능진단
원인분석부터 해결까지 한번에

IEC국제기술기준 기반의 진단분석으로 발전소의 발전량 향상에 도움을 드립니다.

이럴때 진단이 필요합니다.


준공 후 최종점검



시공불량



음영에 의한 발전량 저하


설계불량



모듈파손


자연재해



커넥터 열화


화재발생



성능진단 프로세스?

(주)에스테코(Solar Technical Coordinator)는

태양광 발전소 진단 (Solar power plant diagnosis Analysis)

전문기업으로 IEC국제기술기준 기반의 진단분석으로 발전소의

발전량 향상에 도움을 드립니다.

태양광에너지, 에스테코 전문가와 함께  빠르게 성장하고 있습니다.

육안검사

전기설비 기술 기준, 태양광 설비 기술 기준에 의거 배선 및  전기 설비의 육안 검사를 수행

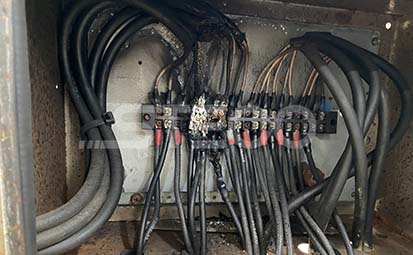

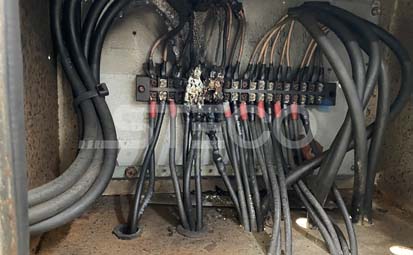

접속반 화재

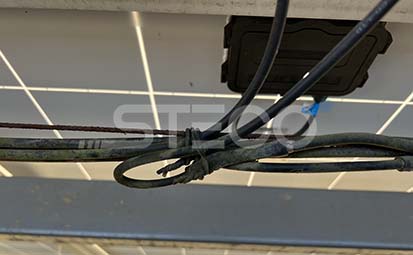

곡률반경 미적용

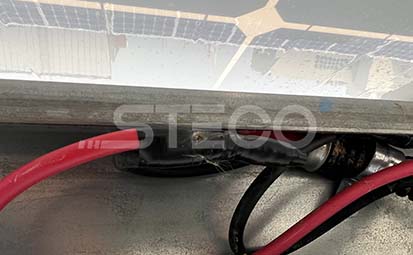

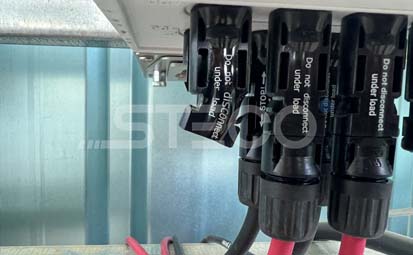

커넥터 미사용

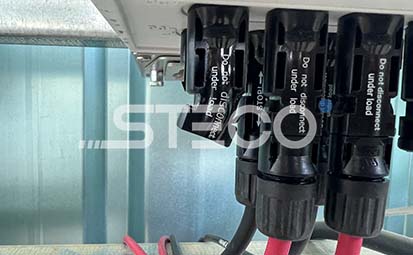

인버터 커넥터 고온손상


음영분석

측정 위치에서 360° 이미지 촬영 후 측정 위치에 맞는 태양 궤적 다이어그램을 적용하여 음영 요소를 분석


음영요소 구분

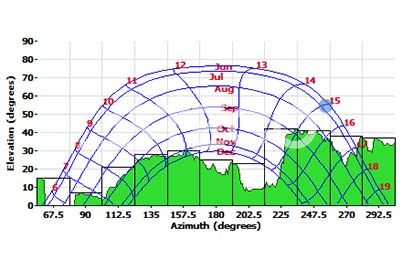

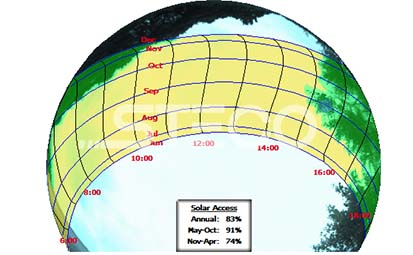

태양 궤적 다이어그램과
음영요소 표현

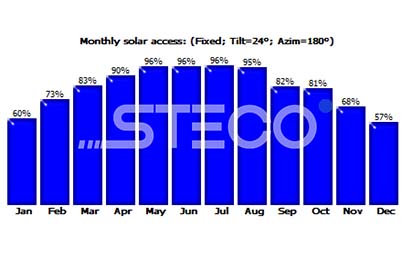

월별 태양광 도달 비율



음영 분석결과 시각화


I-V특성 곡선 분석

스트링 단위 또는 모듈 단위의 전기적 특성을 분석하여 모듈의 노후화, 고장을 파악

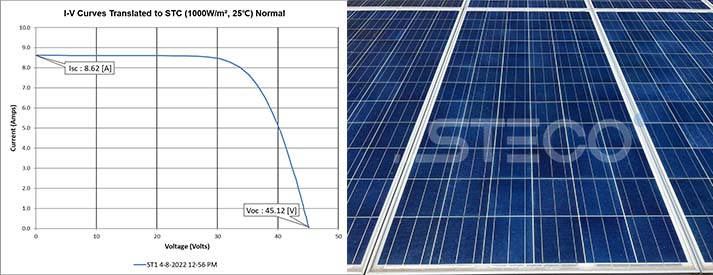

정상 모듈과 해당 모듈의 I-V 특성 곡선

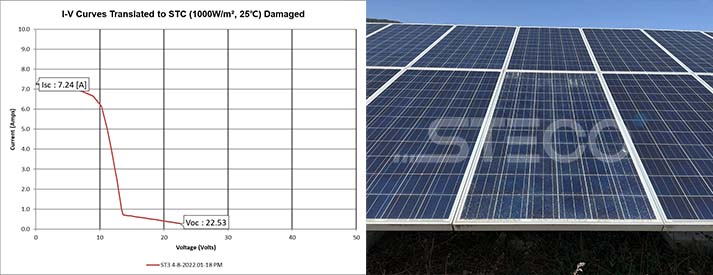

파손모듈과 해당 모듈의 I-V 특성 곡선

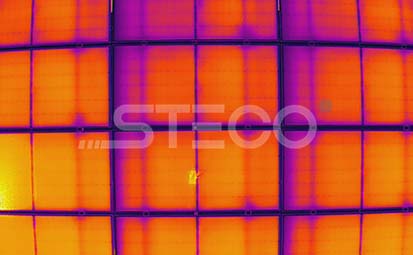

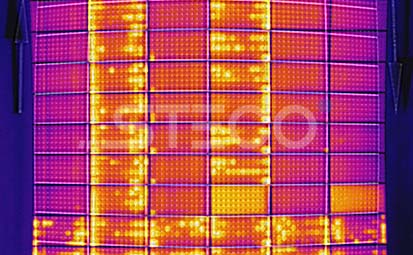

열화상 이미지 분석

DJI M2EA, M300, M30 열화상 드론을 이용하여 열화상 이미지를 신속, 정확하게 촬영하고 국제규격에 의거 모듈에서 발생 한 고장을 열화상 이미지로 분석

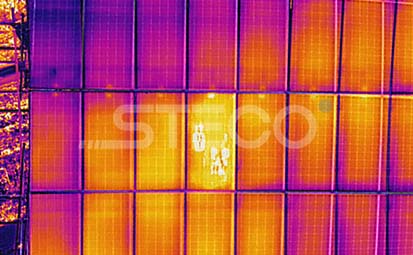

조류 분비물에 의한 열점
(Hot spot)현상



바이패스 다이오드 소손

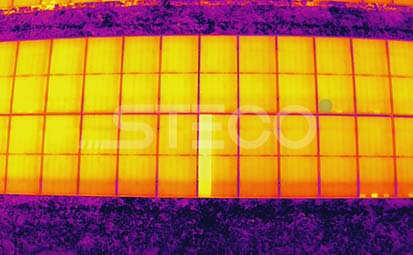

스트링 합선



모듈파손

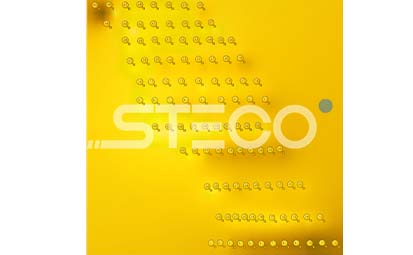

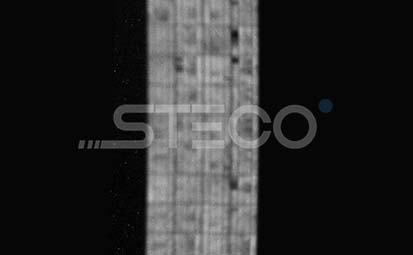

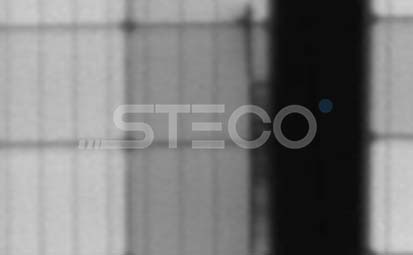

EL 이미지 분석

휴대용 EL 카메라, 드론 EL 카메라를 이용하여 EL 이미지를 신속, 정확하게 촬영하고 국제규격에 의거 모듈에서 발생 한 고장을 EL(Electroluminescent) 이미지로 분석

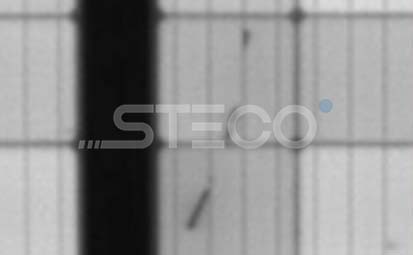

백시트 긁힘



외부충격에 의한 리본 탈락

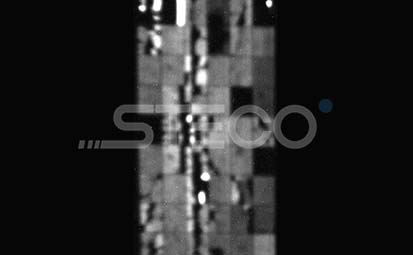

바이패스 다이오드 소손
(좌 : 고장, 우 : 정상)

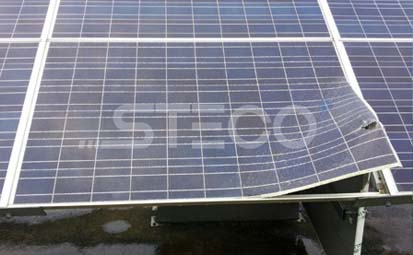

모듈파손


실제 진단 사례가 궁금하시다면?

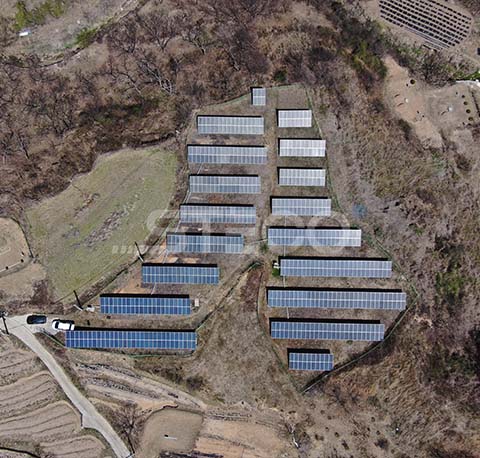

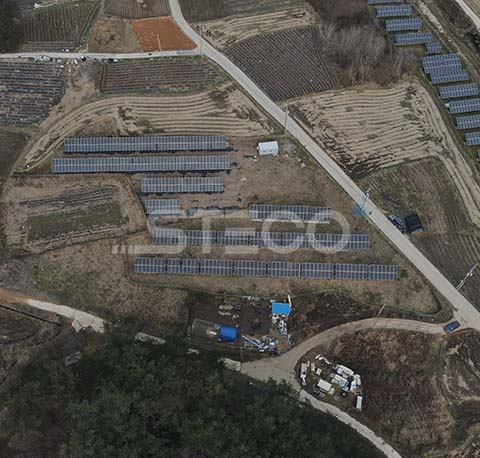

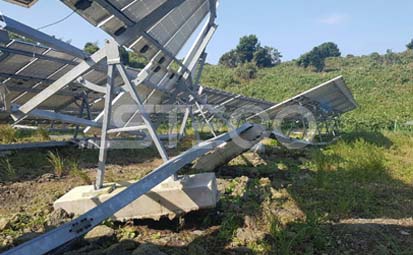

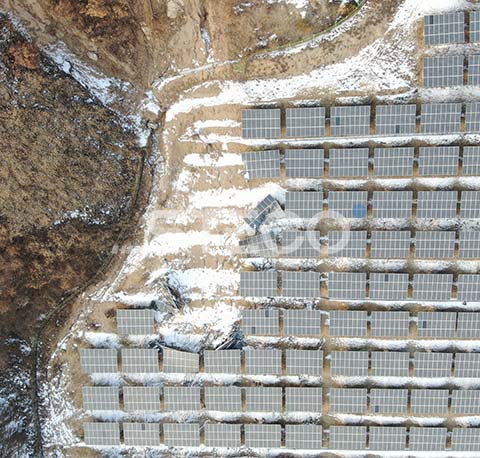

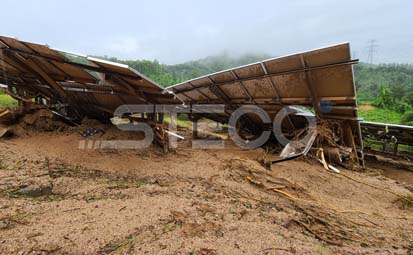

산사태로 인한 태양광 발전소의 피해



원인 미상의 출력 저하

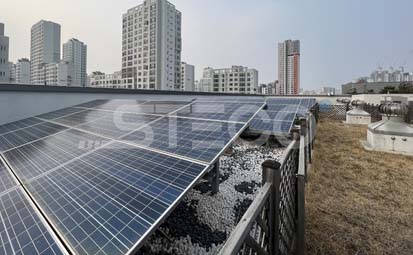

노후 발전소 점검


고성능 실시간 분석장비

1. 고성능 듀얼 센서 드론 & 실시간 데이터 분석장비

열화상 이미지 솔루션은 효율적이고 안전한 방식으로 진행됩니다.

발전소의 관리 주기를 단축하여 최대의 효율을 이끌어내며, 유지보수를

대폭 개선하여 시스템 성능을 최적화하고 O&M 비용을 절감 할 수 있습니다.

2. DJI M200 / M300RTK / M30 SERIES

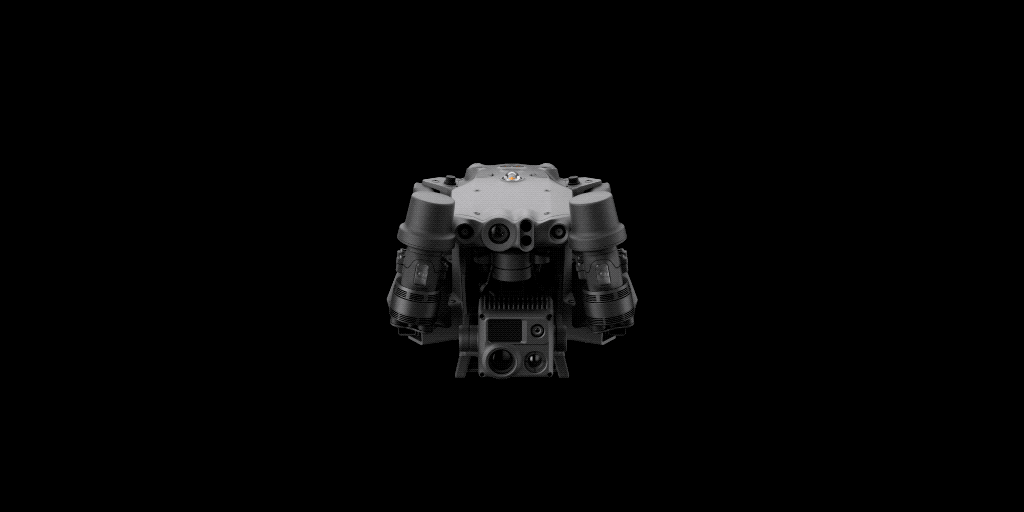

태양광 발전소 열화상 점검 우 속에도 비행하는 DJI M30

폭우, 폭풍, 강풍, 폭설과 같은 악천후와 영하20에서 영상 50도의 극한 상황에서도 비행할 수 있는 DJI의 기술을 쏟아부은 제품으로 결함의 원인을 즉각분석하여 쉽고 빠르게 진단합니다.

3. 실시간 빅데이터분석 이미지기반플랫폼


열화상 이미지 솔루션은 효율적이고 안전한 방식으로 진행됩니다.

발전소의 관리 주기를 단축하여 최대의 효율을 이끌어내며, 유지보수를

대폭 개선하여 시스템 성능을 최적화하고 O&M 비용을 절감 할 수 있습니다.

태양광 패널의 손상 및 기계적 고장 여부를 시각적 열화상 이미지로

검사하여 육안으로 확인하기 힘든 부분까지 체크할 수 있습니다.

에스테코의 성능진단 프로세스

STECO's Timeline

최첨단 드론촬영

최첨단 드론을 통한 고화질 열화상
RGB이미지 촬영



 실시간 이미지 업로드


촬영된 RGB이미지 데이터를

클라우드 서버에 실시간 업로드



빅데이터 인공지능 분석


국내 발전소 빅데이터 기반 인공지능

알고리즘을 통한 정밀분석



분석 및 진단결과 전달

발전량 감소 원인과 열 발생 위험 요소 등

상세 진단결과 전달



발전효율 향상 대응


발전소 효율 향상 리모델링

컨설팅 서비스 제안
