최종 점검 결과
태양광 모듈
- 2005년 M태양광발전소 건설시 사용된 모듈은 75W 모듈 약2,000장(150kW)으로 설치되었으나, 낙뢰사고 및 전기화재로 인해 재배치 및
신규 250W 모듈(L社) 126장(31.5kW)로 설비 일부가 교체됨

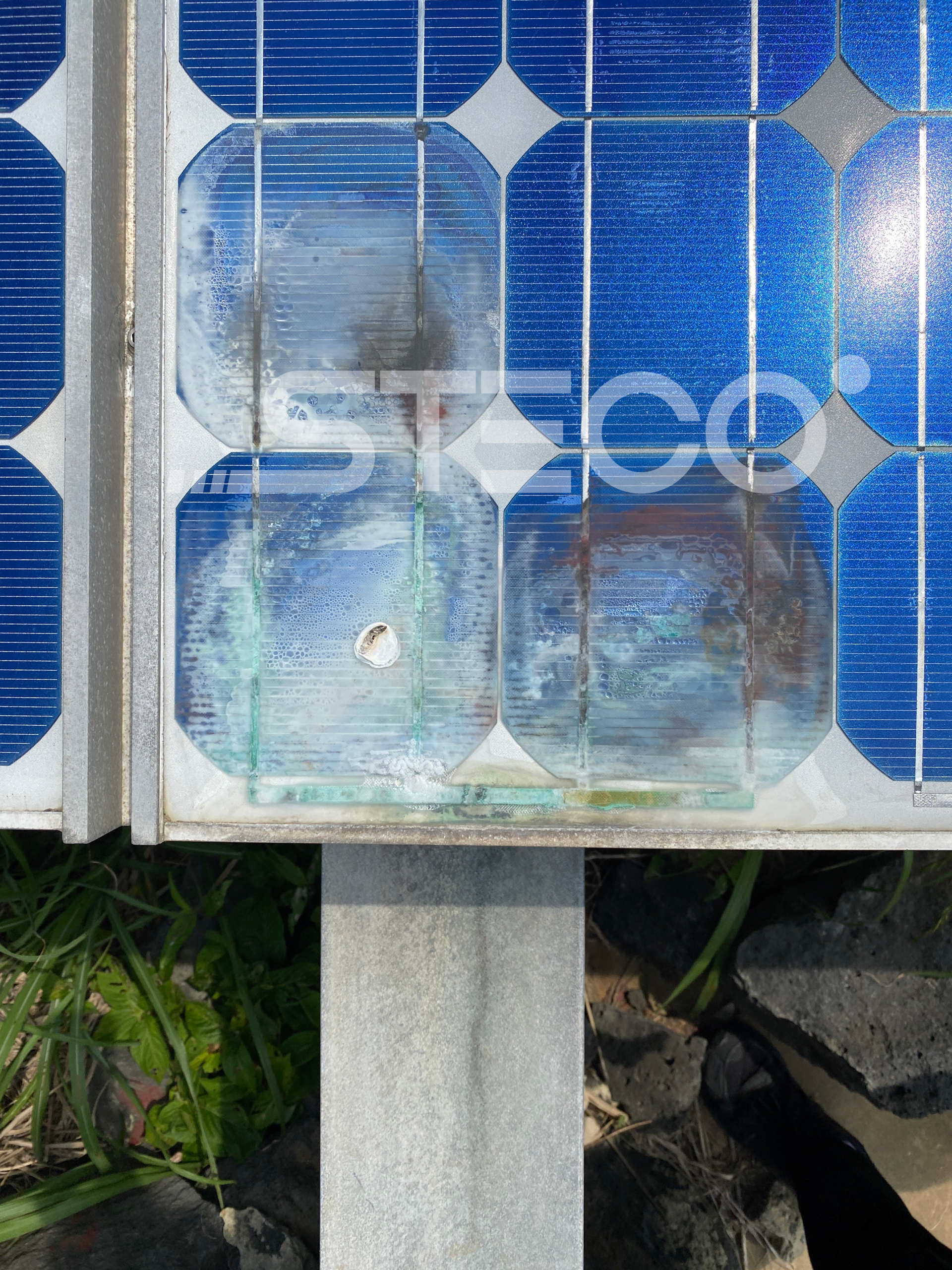

- 점검결과 75W 모듈 전면부 Glass/EVA/Cell 내부에 대다수 백화현상(Delamination)을 확인하였으며, 일부 모듈은 하단부위에 박리 및
전극 산화(Inter Ribbon)가 발생함
- 2011년 신규 교체된 250W 모듈(L社) 열화상 점검 결과 전기적 합선에 의한 열적(Hot Cells)현상임
최종 점검 결과
접속반

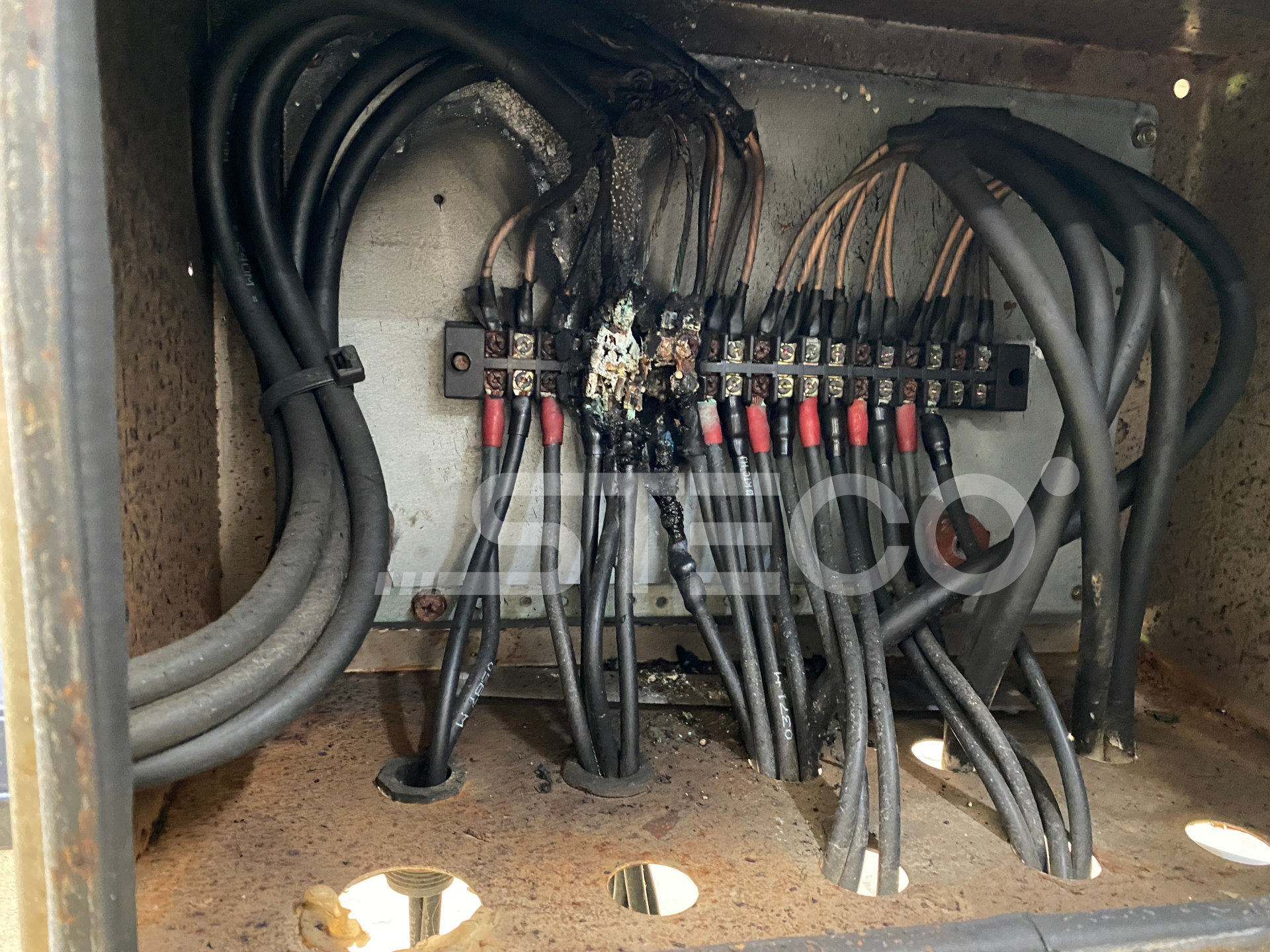

- 발전소내 접속반 구성은 주 접속반 2대, 단자함 2대, 보조 접속반 10대로 구성되어 있으며, 접속반 내·외부 염분에 의한 금속 부식 발생
- 내부 점검이 가능한 접속반 점검 결과 DC단자대 부위에 다수의 부식 발생
- 일부 보조 접속반은 전기사고 또는 화재로 인하여 단선 처리
최종 점검 결과
배선(전기)선로
- 초기 건설시 지중선로 방식에서 낙뢰사고 및 수차례 개보수 공사로 인해 배선선로 상태가 정리되지 않음
최종 점검 결과
구조물

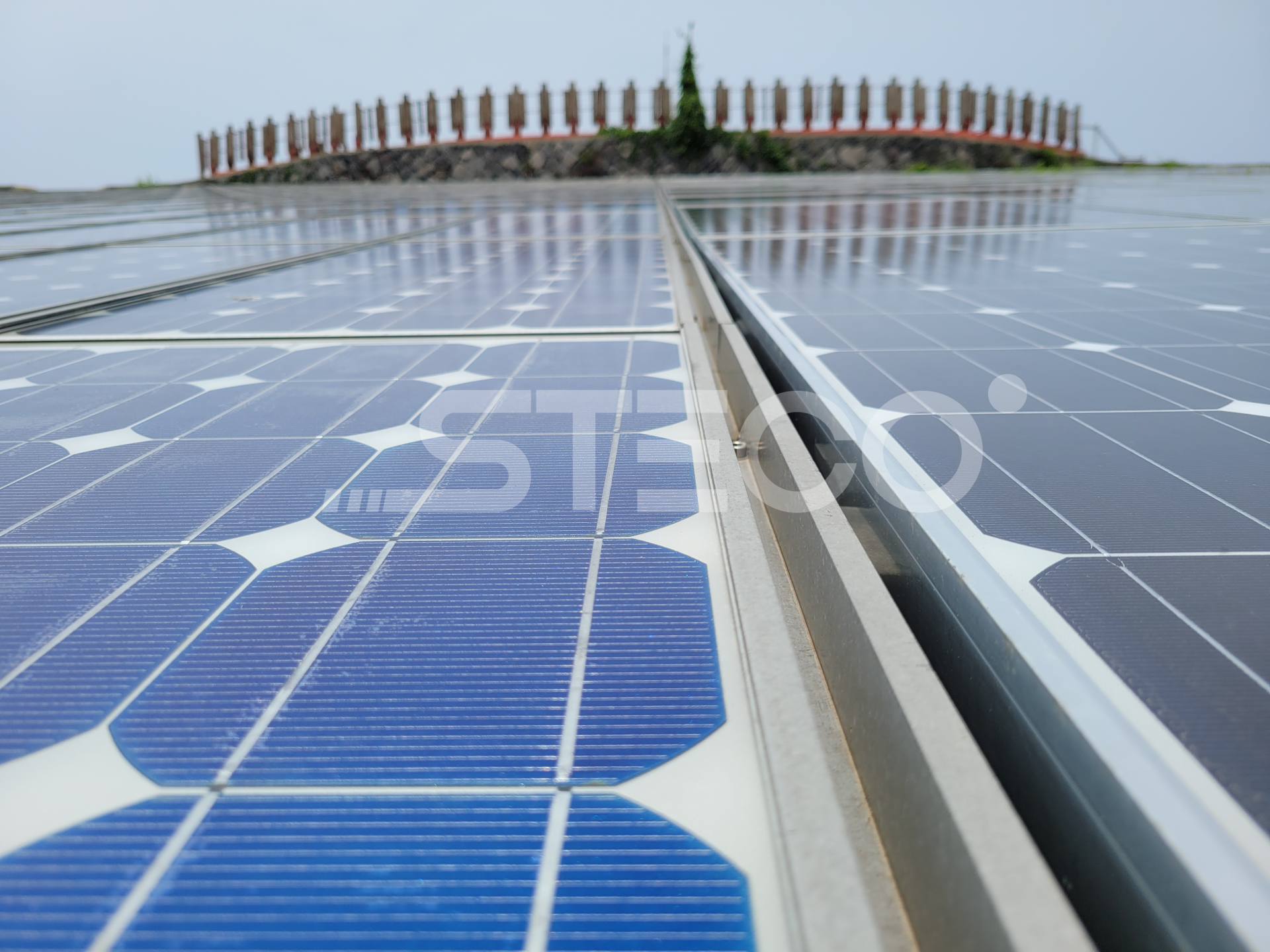

- M태양광 발전소의 태양광 모듈과 구조물 체결방식은 알루미늄 프로파일형태에 구조물에 모듈을 밀어 넣어 고정하는 슬라이딩 레일 방식임
- 알루미늄 프로파일 레일 구조물 단차로 인해 태양광 모듈에 일몰/일출시 음영 발생
- 구조물 점검결과 알루미늄 구조물과 하부 H빔간에 볼트 체결부위가 부식되어 대다수 재체결된 것을 확인
- 태양광 모듈의 알루미늄 프레임과 구조물간 본딩 접지 부위도 부식되어 떨어지거나 재체결된 것을 확인
- 발생 원인은 섬지역 환경상 염기와 누설전류에 기인한 이종금속의 부식(Galvanic Corrosion)으로 추정
최종 점검 결과
입지환경(음영요인)
- 태양광 모듈 후면에 원활한 통풍이 되지 않을시 온도차로 인한 모듈(스트링)간 전압 불균일 발생이 예상

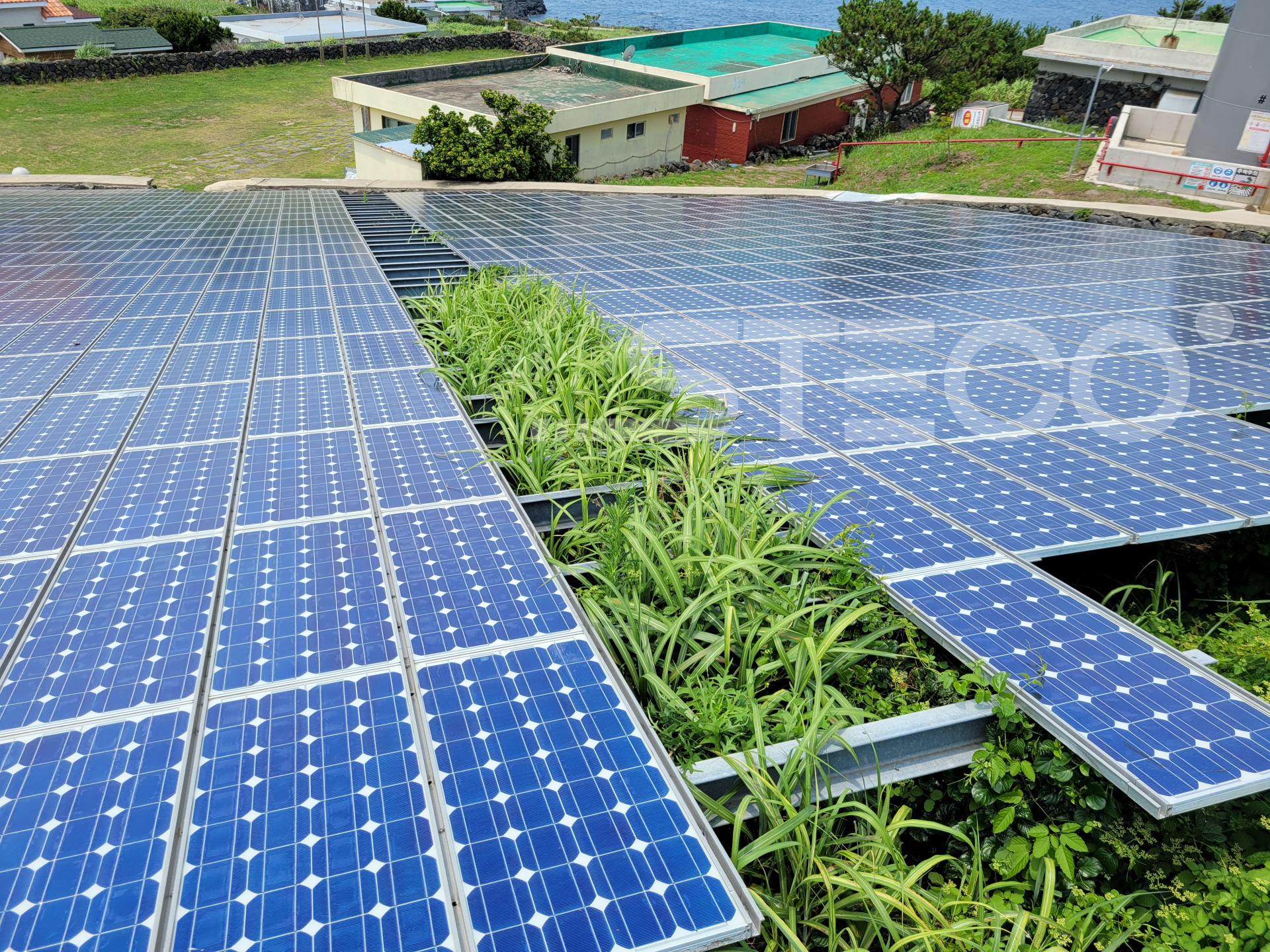

- 식생에 의한 음영발생으로 인해 정기적인 제초관리 필요
