D발전소_진단사례

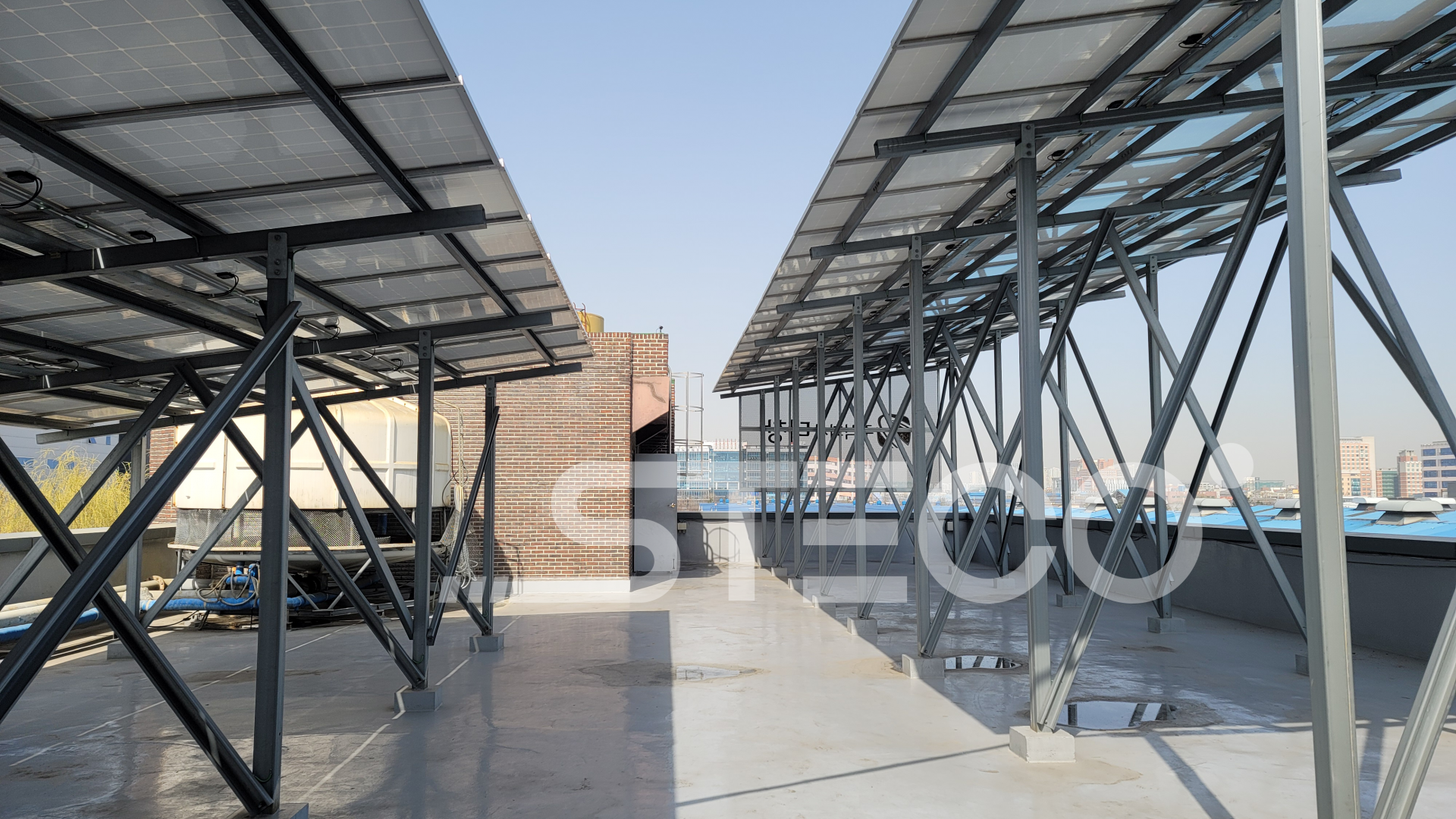

현장사진

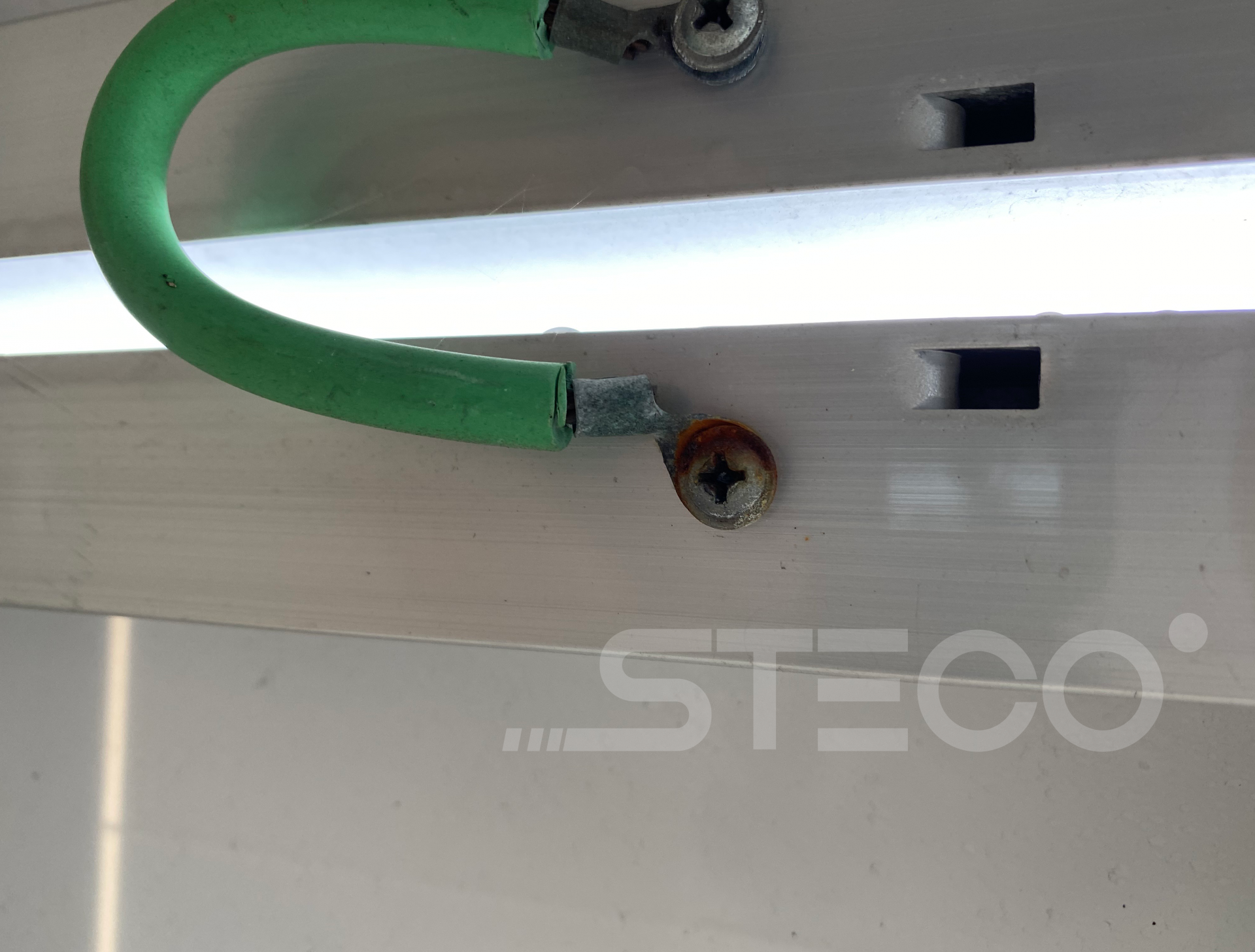

음영예상, Galvanic corrosion

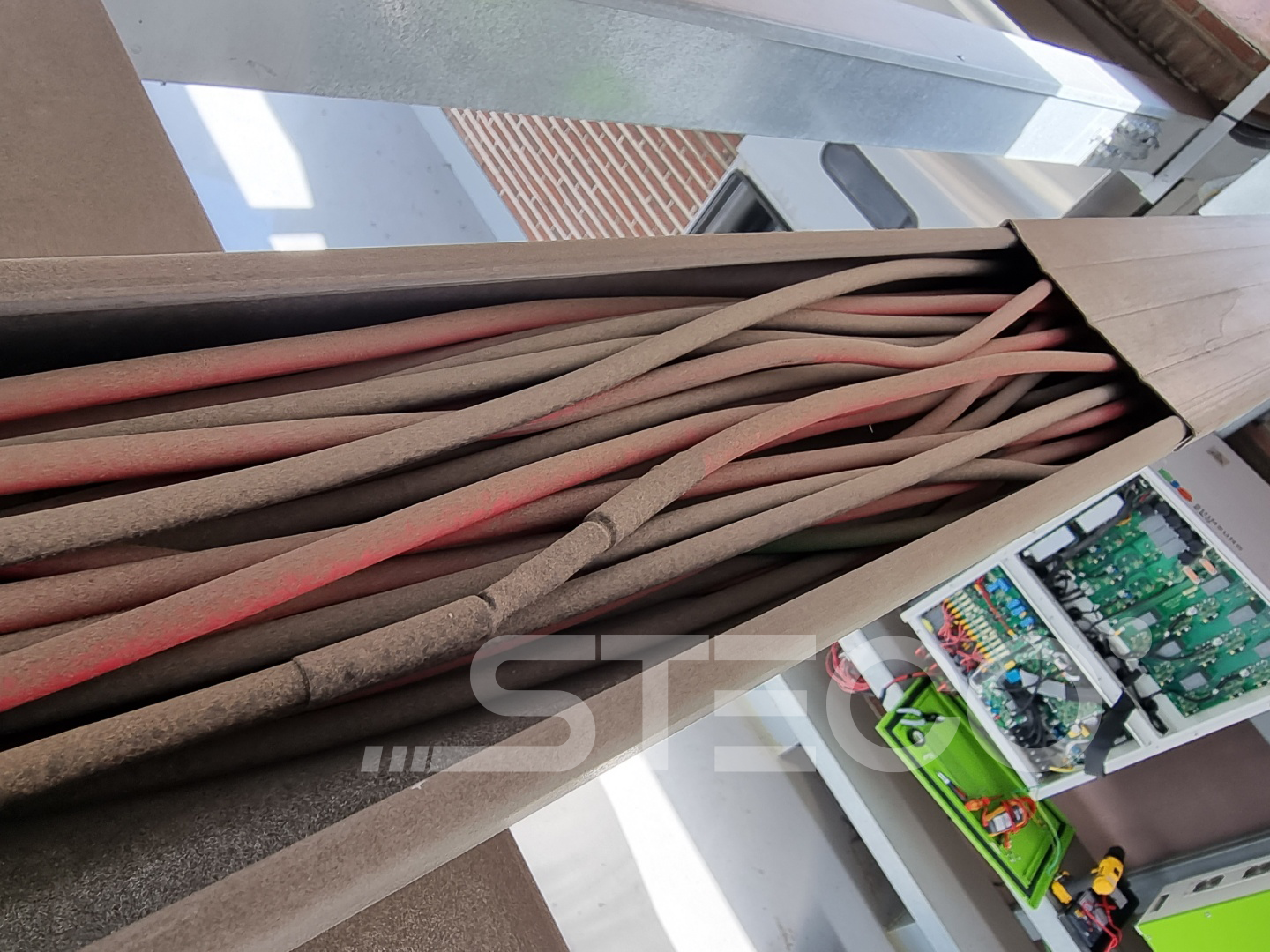

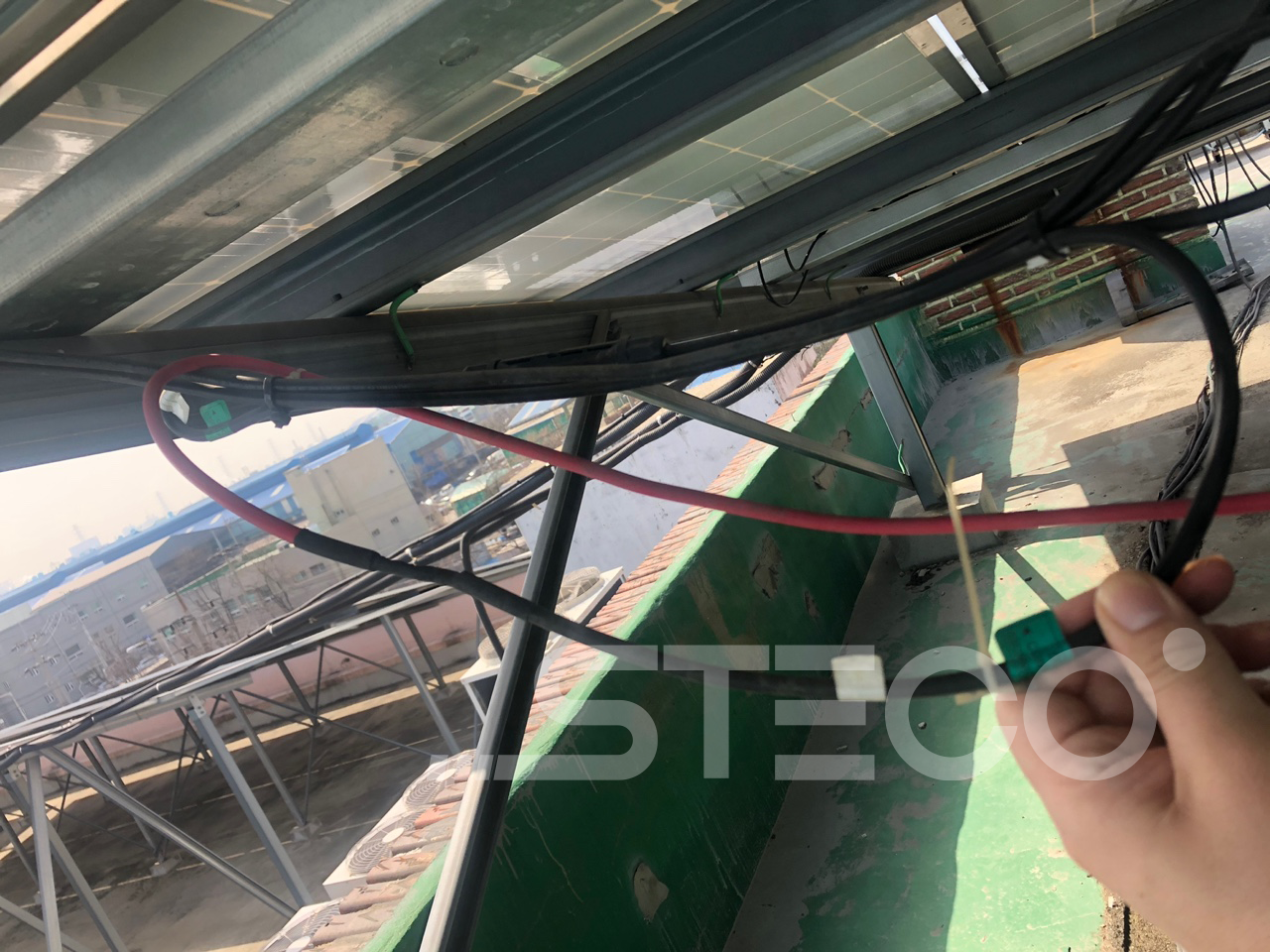

DC케이블 압연·압착


최종 점검 결과

- IR Drone 항공 점검 결과 하단 건물 주변에 배치된 모듈은 음영이 발생할 것으로 예상됨.

- 보호계전기 과전류 및 과전압, 지락과전류 발생 이력으로 보아 인버터에 영향을 줬을 것으로 판단되며, 누설전류로 인해 발전소 곳곳

   Galvanic corrosion이 발생함.

- 음영분석 결과 해당발전소는 누설전류로 인해 자장이 형성되어 데이터에 부정확함을 줌

- 모니터링 분석과 기상정보를 대조해보니 해당 인버터에 문제가 발생했을 때 비 혹은 눈이 내렸고, DC케이블 압연·압착에 의한 습기 침투로 누설전류가

   인버터의 영향을 끼친 것으로 판단됨.

- DC케이블 압연·압착은 선로에 습기가 침투할 수 있기에 누설전류가 발생할 것이며 발전소 발전량 저하, 모듈 및 시스템 고장, 화재 발생, 전기 안전

   위험성이 시간의 흐름에 따라 지속적으로 증가하므로 MC4 커넥터를 이용하여 빠른 시일 내에 압착된 배선 교체 권장함.
